Místo původu: | Suzhou |
Název značky: | Tentcho |
Materiál: | 6061-T6 |
Možnost vlastního tisku | Ano |
Vlastní velikost | Ano |

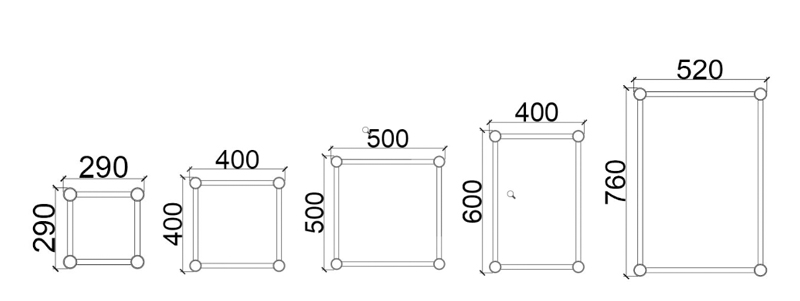

Typ traverzy | čtvercový |

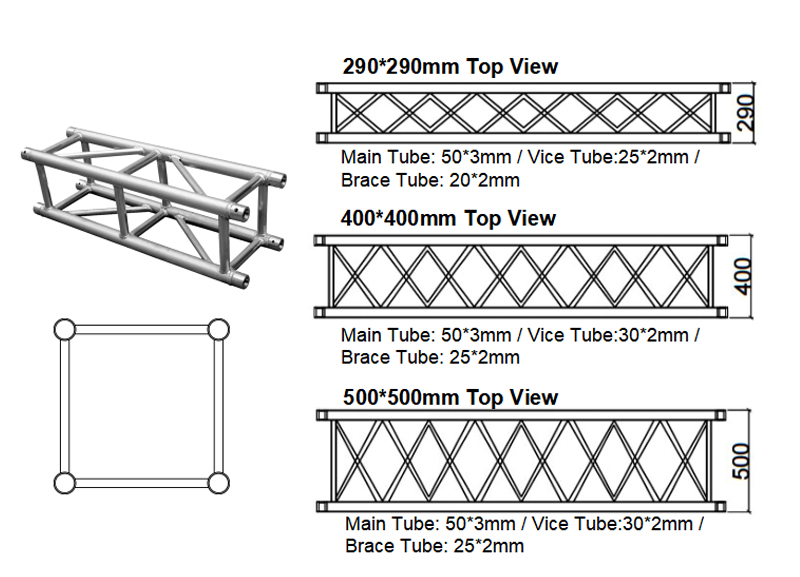

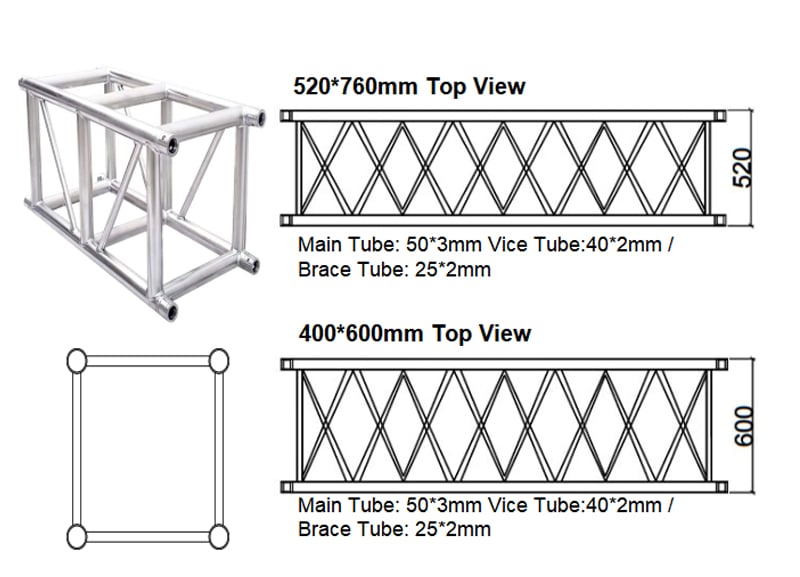

Popis:
Nosná konstrukce ze čtvercové traverzy se skládá z pravoúhlých nosníků a svislých sloupů, což je poměrně jednoduché v konstrukci a snadno pochopitelné a navrhnutelné. Díky své jednoduché struktuře je čtvercová traverza obvykle snadno vyrobitelná a instalovatelná, což ji činí široce používanou v různých stavebních projektech. Jednoduchost čtvercové traverzy ji činí vhodnou pro mnoho aplikací, včetně budov, mostů, nosných konstrukcí atd., které mohou splnit potřeby různých projektů.

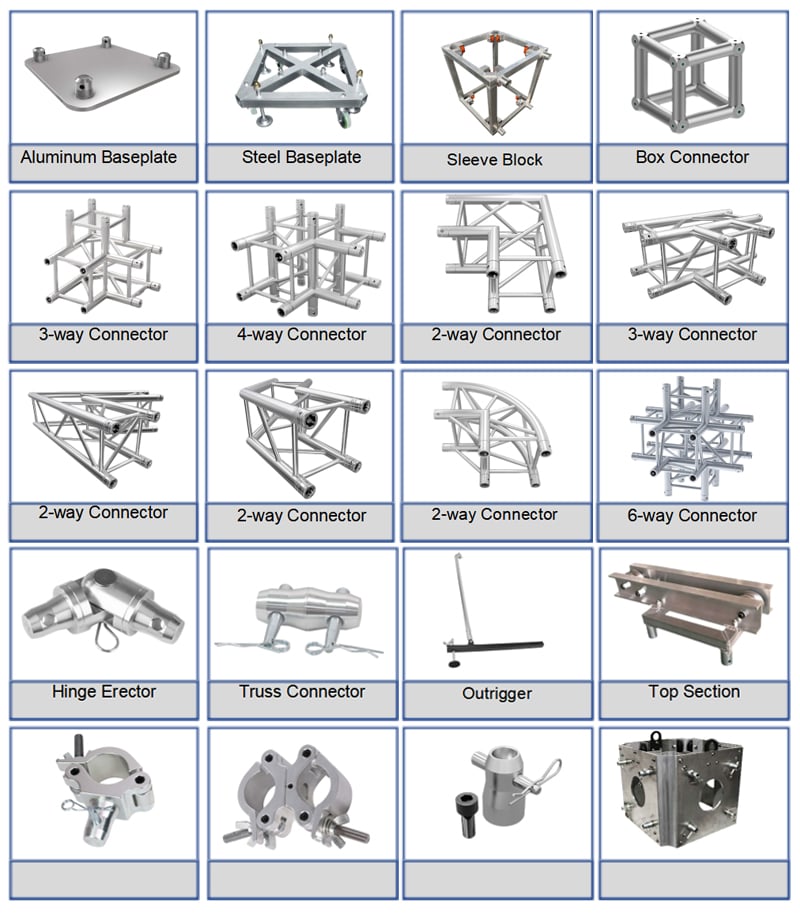

Díly:
Data o zatížení:
Data o zatížení čtvercového spojovacího nosného systému 400*400mm | ||||||||||
rozpětí | UDL | Ohyb | CPL | Ohyb | Jednotlivé zatížení v 3. bodech | Ohyb | Jednotlivé zatížení v 4. bodech | Ohyb | Jednotlivé zatížení v 5. bodech | Ohyb |
2m | 800kg/m | 0.6mm | 538.0kg | 0,3 mm | 516.5kg | 0.6mm | 478.4kg | 0.8mm | 457. 6kg | 0,7 mm |
3m | 654kg/m | 2,6 mm | 506.4kg | 1,1 mm | 478. 3kg | 2.1mm | 430.6kg | 2.5mm | 405.8kg | 2.Omm |
4M | 516kg/m | 6,6 mm | 478.4kg | 2,4 mm | 445.5kg | 5.1mm | 391. 6kg | 5,3 mm | 364. 5kg | 4.5nm |
5m | 406kg/m | 12,7 mm | 453. 3kg | 4,5 mm | 416.8kg | 9.5mm | 359.0kg | 9,6 mm | 330.8kg | 7.9mm |
6m | 322kg/m | 20.9mm | 430.6kg | 7.4mm | 391.6kg | 14.0mm | 331.5kg | 15.3mm | 302.9kg | 12.5mm |
7m | 234kg/m | 28.2mm | 410.2kg | 11.2mm | 369.3kg | 19.2mm | 307.8kg | 22.5mm | 279.3kg | 18.3mm |
8m | 180kg/m | 36.9mm | 391.6kg | 16.0mm | 349.3kg | 26.5mm | 287.3kg | 31,4mm | 259.1k8 | 25.4mm |
9m | 140kg/m | 4,6 mm | 374.6kg | 21.8mm | 331.5kg | 32,2 mm | 269.4kg | 41.8mm | 241.6kg | 33.6mm |
10m | 112kg/m | 57.0mm | 359. 0kg | 28.6mm | 315.3kg | 42.8mm | 253.6kg | 54.0mm | 226.3kg | 43.2mm |
