Místo původu: | Suzhou |
Název značky: | Tentcho |
Materiál: | 6061-T6 |
Možnost vlastního tisku | Ano |
Vlastní velikost | Ano |

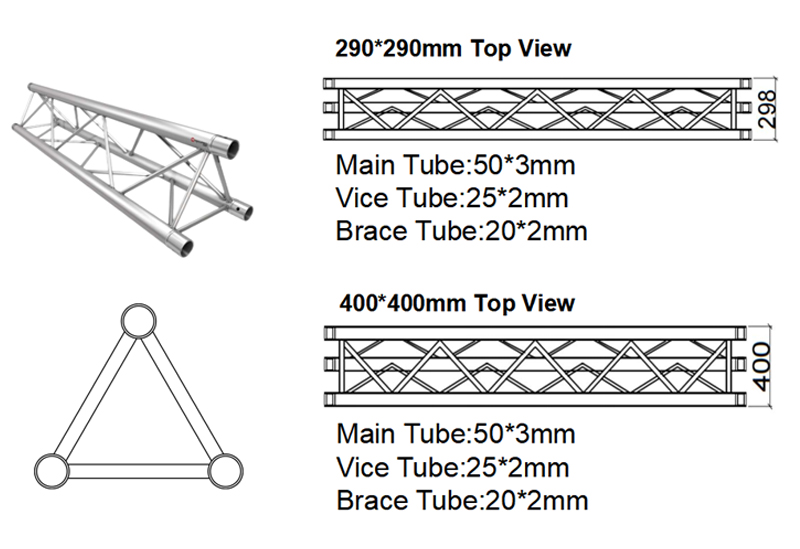

Typ traverzy | Trojúhelník |
Popis:
Trojúhelníky jsou jednou z nejstabilnějších geometrických forem, takže trojúhelníkové traverzy poskytují dobré strukturální stabilitu. Tím, že tvoří trojúhelníky, je rámcem umožněno efektivně rozložit zátěže a udržet stabilitu konstrukce. Trojúhelníková traverza hraje důležitou roli v inženýrském návrhu díky své stability, síle, lehkosti, snadné výrobě a instalaci a pevnosti a spolehlivosti.

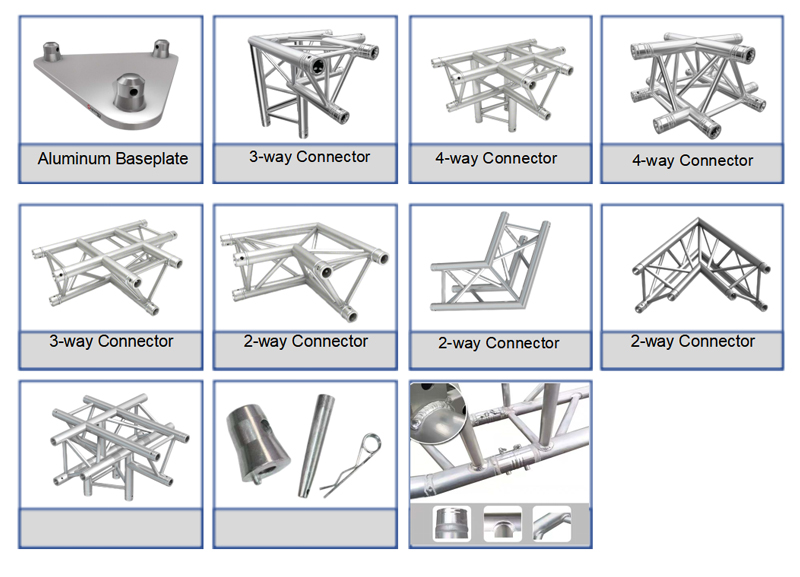

Díly:
Data o zatížení:
Data o zatížení trojúhelníkové spojovací traverzy 290*290m | ||||||||||
rozpětí | UDL | Ohyb | CPL | Ohyb | Jednotlivé zatížení v 3. bodech | Ohyb | Jednotlivé zatížení v 4. bodech | Ohyb | Jednotlivé zatížení v 5. bodech | Ohyb |
1m | 1900. 0kg/m | 0. 0mm | 780. 0kg | 0. 0mm | 710. 0kg | 0. 0mm | 600. 7kg | 0. 0mm | 476. 0kg | 0. 0mm |
2m | 867. 2kg/m | 3. Omm | 600. 7kg | 4. Omm | 520. 8kg | 5. Omm | 411. 4kg | 3. Omm | 361. 0kg | 3. Omm |
3m | 382. 4kg/m | 7. 0mm | 488. 3kg | 7. 0mm | 411. 4kg | 7. 0mm | 288. 0kg | 6. 0mm | 239. 3kg | 7. 0nm |
4M | 213. 0kg/m | 13. 0mm | 411. 4kg | 9. 0mm | 321. 8kg | 12. 0mm | 214. 5kg | 11. 0 mm | 178. 0 kg | 12. 0mm |
5m | 133. 8 kg/m | 18. 0 mm | 340. 0 kg | 15. 0 mm | 254. 7 kg | 19. 0 mm | 169. 8 kg | 17. 0 mm | 140. 9kg | 19. 0 mm |
6m | 91. 1kg/m | 26. 0mm | 279. 3kg | 21. 0mm | 209. 5kg | 27. 0mm | 139. 6kg | 25. 0mm | 115. 9kg | 27. 0mm |
7m | 65. 3kg/m | 36. 0mm | 237. 5kg | 29. 0mm | 176. 8kg | 37. 0mm | 117. 8kg | 34. 0mm | 97. 8kg | 37. 0mm |
8m | 49. 6kg/m | 47. 0mm | 202. 2kg | 37. 0mm | 151. 9kg | 48. 0mm | 101. 3kg | 44. 0mm | 84. 0kg | 48. 0mm |
9m | 38. 2kg/m | 59. 0mm | 176. 2kg | 47. 0mm | 132. 2kg | 60. 0mm | 88. 1kg | 56. 0mm | 77. 6kg | 60. 0mm |
